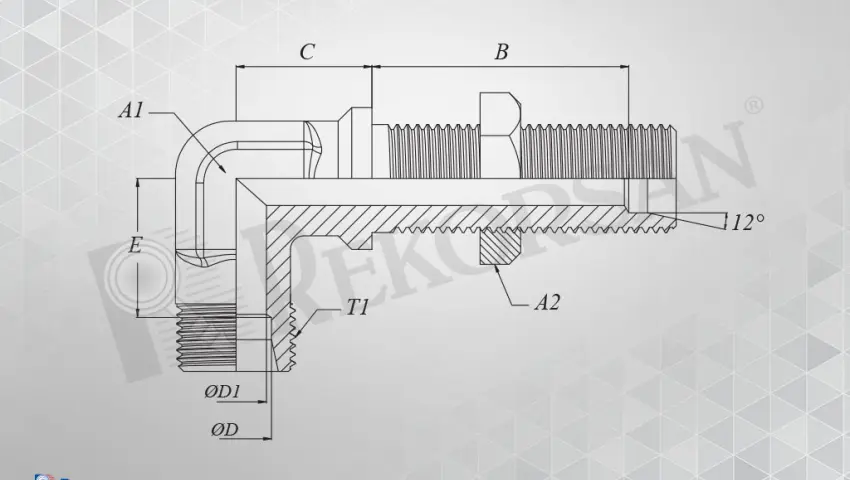

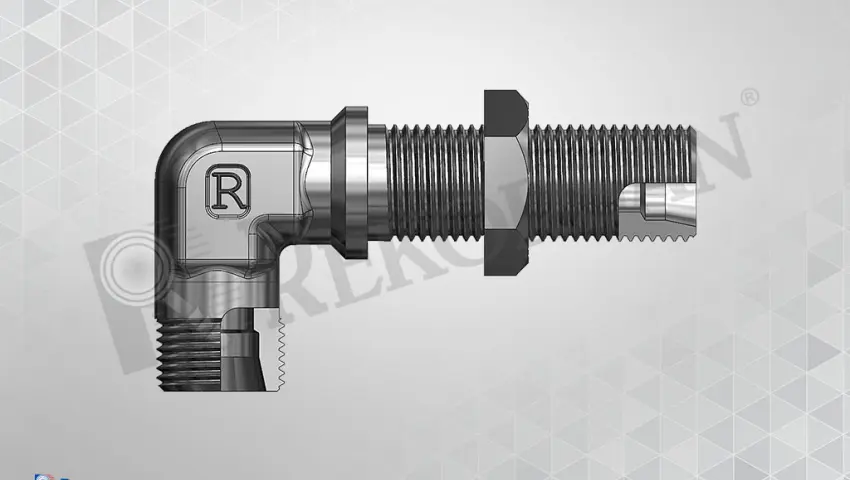

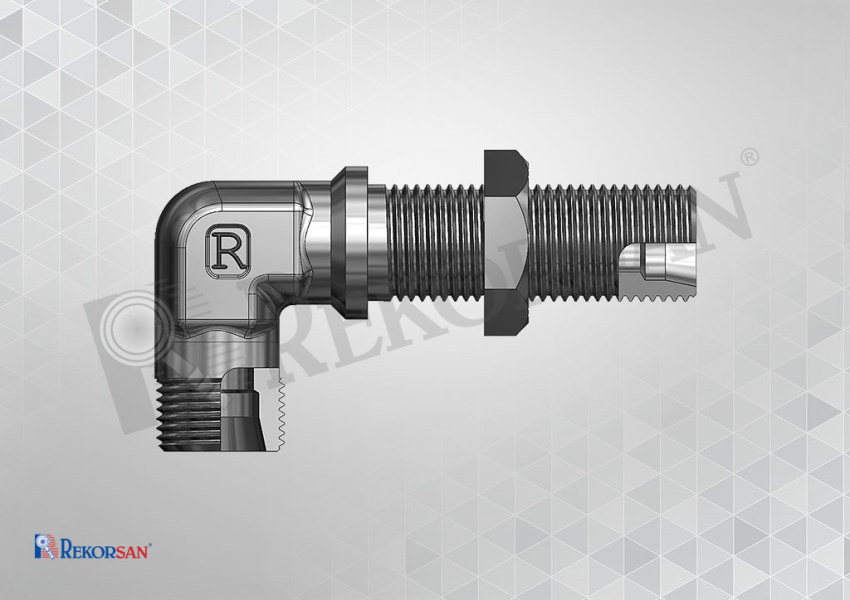

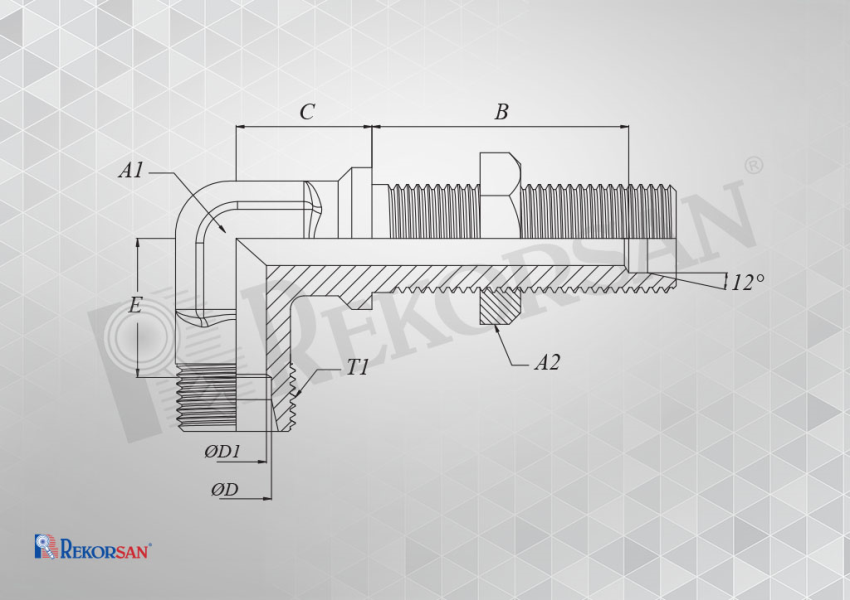

| METRİK PERDE GEÇİŞ DİRSEĞİ METRIC BULKHEAD ELBOW |
|||||||||
| MALZEME KODU MATERIAL CODE |
DİŞ ÖLÇÜSÜ THREAD SIZE T1 |
DİŞ ÖLÇÜSÜ THREAD SIZE T1 |
B | C | E | ØD | ØD1 | A1 | A2 |
| L TİPİ / L TYPE | |||||||||
| RK-0606-MPGD-L | M12x1,5 6L | M12x1,5 6L | 27 | 14 | 12 | 6 | 4 | 12 | 17 |
| RK-0808-MPGD-L | M14x1,5 8L | M14x1,5 8L | 27 | 17 | 14 | 8 | 6 | 12 | 19 |
| RK-1010-MPGD-L | M16x1,5 10L | M16x1,5 10L | 28 | 18 | 15 | 10 | 8 | 14 | 22 |
| RK-1212-MPGD-L | M18x1,5 12L | M18x1,5 12L | 29 | 20 | 17 | 12 | 10 | 17 | 24 |
| RK-1515-MPGD-L | M22x1,5 15L | M22x1,5 15L | 31 | 23 | 21 | 15 | 12 | 19 | 30 |
| RK-1818-MPGD-L | M26x1,5 18L | M26x1,5 18L | 32.5 | 24 | 23.5 | 18 | 15 | 24 | 36 |
| RK-2222-MPGD-L | M30x2 22L | M30x2 22L | 34.5 | 30 | 27.5 | 22 | 19 | 27 | 41 |
| RK-2828-MPGD-L | M36x2 28L | M36x2 28L | 35.5 | 34 | 30.5 | 28 | 24 | 36 | 46 |
| S TİPİ / S TYPE | |||||||||
| RK-0606-MPGD-S | M14x1,5 6S | M14x1,5 6S | 29 | 17 | 16 | 6 | 4 | 12 | 19 |
| RK-0808-MPGD-S | M16x1,5 8S | M16x1,5 8S | 29 | 18 | 17 | 8 | 5 | 14 | 22 |
| RK-1010-MPGD-S | M18x1,5 10S | M18x1,5 10S | 29.5 | 20 | 17.5 | 10 | 7 | 17 | 24 |
| RK-1212-MPGD-S | M20x1,5 12S | M20x1,5 12S | 30.5 | 21 | 21.5 | 12 | 8 | 17 | 27 |
| RK-1616-MPGD-S | M24x1,5 16S | M24x1,5 16S | 31.5 | 24 | 24.5 | 16 | 12 | 24 | 32 |
| RK-2020-MPGD-S | M30x2 20S | M30x2 20S | 33.5 | 30 | 26.5 | 20 | 16 | 27 | 41 |
| RK-2525-MPGD-S | M36x2 25S | M36x2 25S | 35 | 34 | 30 | 25 | 20 | 36 | 46 |
