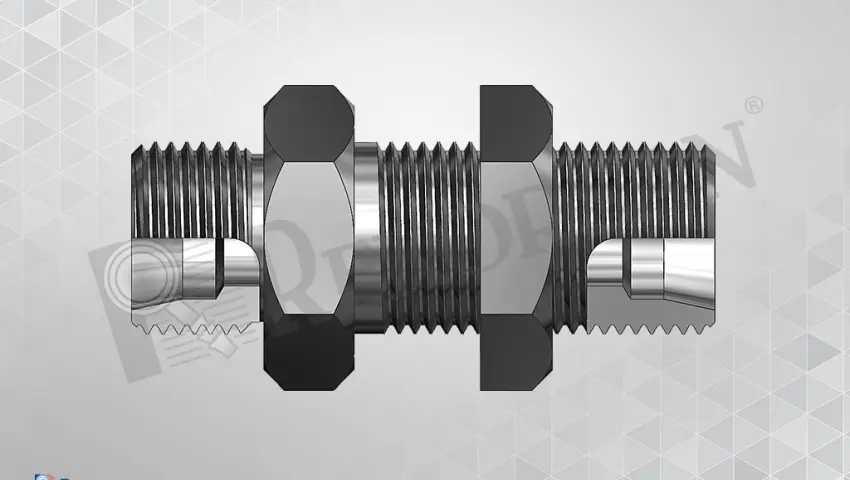

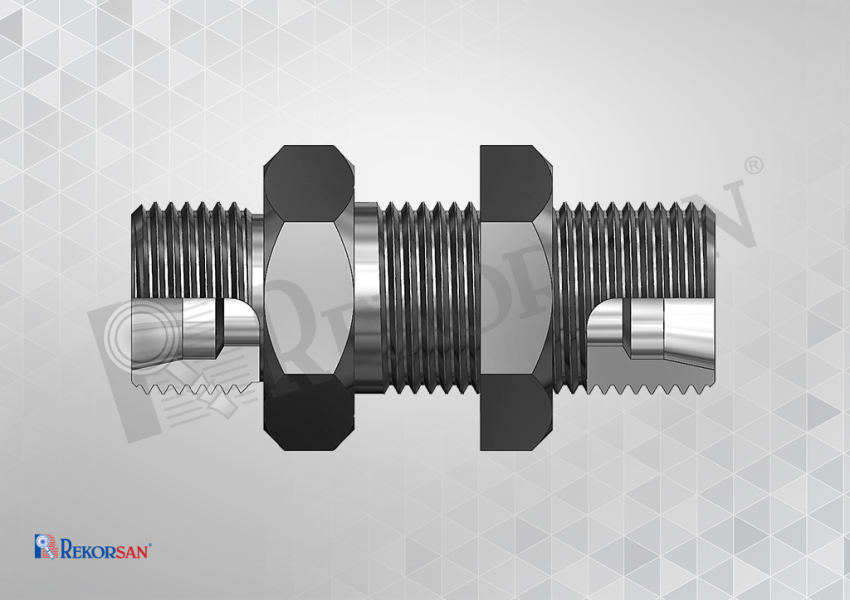

| METRİK PERDE GEÇİŞ NİPELİ METRIC BULKHEAD UNION CONNECTOR |
||||||||
| MALZEME KODU MATERIAL CODE |
DİŞ ÖLÇÜSÜ THREAD SIZE T1 |
DİŞ ÖLÇÜSÜ THREAD SIZE T1 |

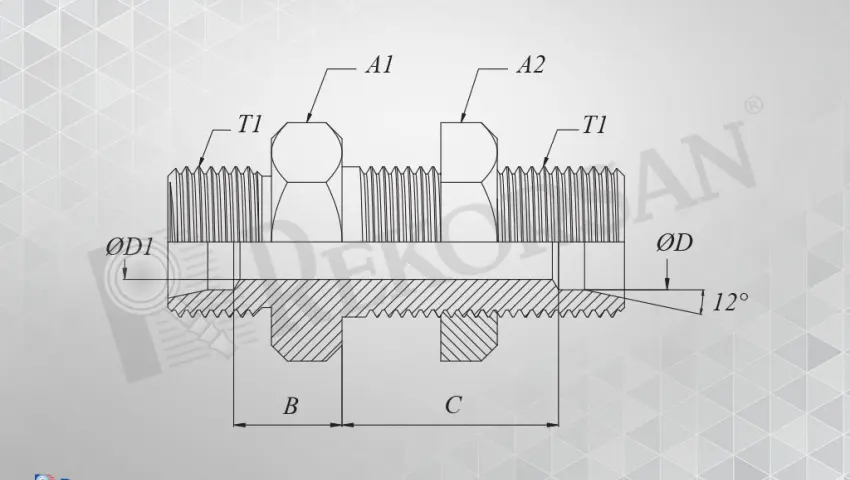

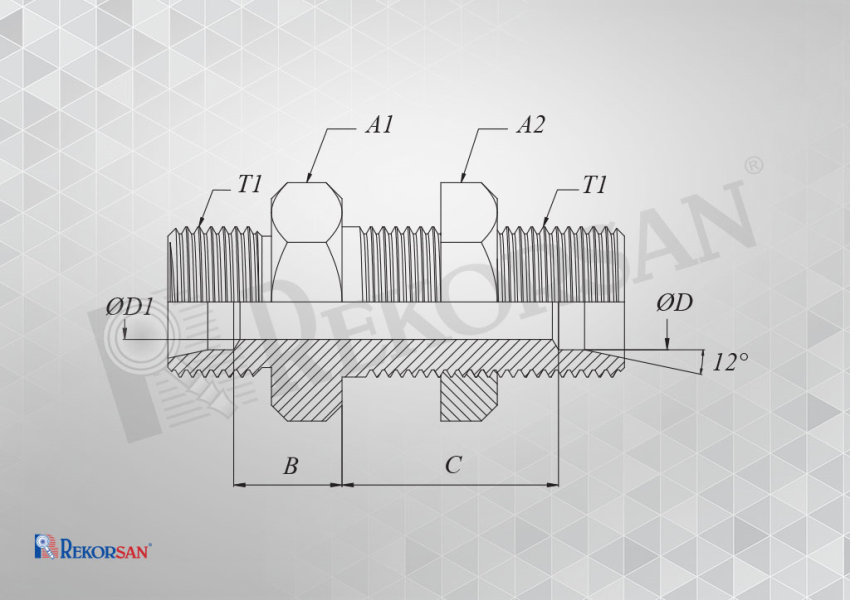

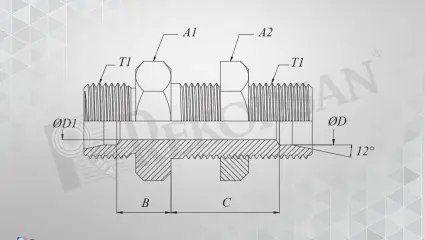

B | C | ØD | ØD1 | A1 | A2 |
| L TİPİ / L TYPE | ||||||||
| RK-0606-MPGN-L | M12x1,5 6L | M12x1,5 6L | 7 | 27 | 6 | 4 | 17 | 17 |
| RK-0808-MPGN-L | M14x1,5 8L | M14x1,5 8L | 8 | 27 | 8 | 6 | 19 | 19 |
| RK-1010-MPGN-L | M16x1,5 10L | M16x1,5 10L | 10 | 28 | 10 | 8 | 22 | 22 |
| RK-1212-MPGN-L | M18x1,5 12L | M18x1,5 12L | 10 | 29 | 12 | 10 | 24 | 24 |
| RK-1515-MPGN-L | M22x1,5 15L | M22x1,5 15L | 12 | 31 | 15 | 12 | 27 | 30 |
| RK-1818-MPGN-L | M26x1,5 18L | M26x1,5 18L | 13.5 | 32.5 | 18 | 15 | 32 | 36 |
| RK-2222-MPGN-L | M30x2 22L | M30x2 22L | 16.5 | 34.5 | 22 | 19 | 36 | 41 |
| RK-2828-MPGN-L | M36x2 28L | M36x2 28L | 18.5 | 35.5 | 28 | 24 | 41 | 46 |
| RK-3535-MPGN-L | M45x2 35L | M45x2 35L | 18.5 | 36.5 | 35 | 30 | 50 | 55 |
| RK-4242-MPGN-L | M52x2 42L | M52x2 42L | 19 | 36 | 42 | 36 | 60 | 65 |
| S TİPİ / S TYPE | ||||||||
| RK-0606-MPGN-S | M14x1,5 6S | M14x1,5 6S | 12 | 29 | 6 | 4 | 19 | 19 |
| RK-0808-MPGN-S | M16x1,5 8S | M16x1,5 8S | 13 | 29 | 8 | 5 | 22 | 22 |
| RK-1010-MPGN-S | M18x1,5 10S | M18x1,5 10S | 14.5 | 29.5 | 10 | 7 | 24 | 24 |
| RK-1212-MPGN-S | M20x1,5 12S | M20x1,5 12S | 14.5 | 30.5 | 12 | 8 | 27 | 27 |
| RK-1616-MPGN-S | M24x1,5 16S | M24x1,5 16S | 16.5 | 31.5 | 16 | 12 | 32 | 32 |
| RK-2020-MPGN-S | M30x2 20S | M30x2 20S | 17.5 | 33.5 | 20 | 16 | 41 | 41 |
| RK-2525-MPGN-S | M36x2 25S | M36x2 25S | 20 | 34.5 | 25 | 20 | 46 | 46 |
| RK-3030-MPGN-S | M42x2 30S | M42x2 30S | 21.5 | 37.5 | 30 | 25 | 50 | 50 |
| RK-3838-MPGN-S | M52x2 38S | M52x2 38S | 22 | 37 | 38 | 32 | 65 | 65 |
