METRİK BLOK PFX - METRİK 24° HAVŞALI NİPEL
METRİK BLOK PFX - METRİK 24° HAVŞALI NİPEL

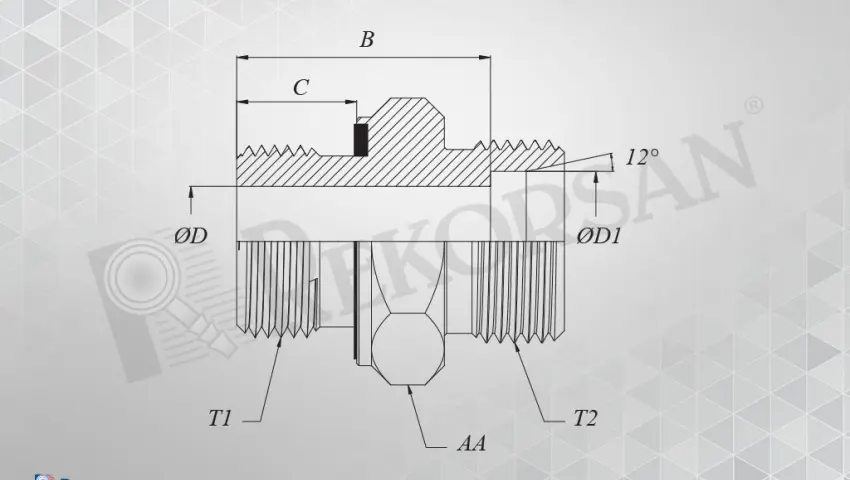

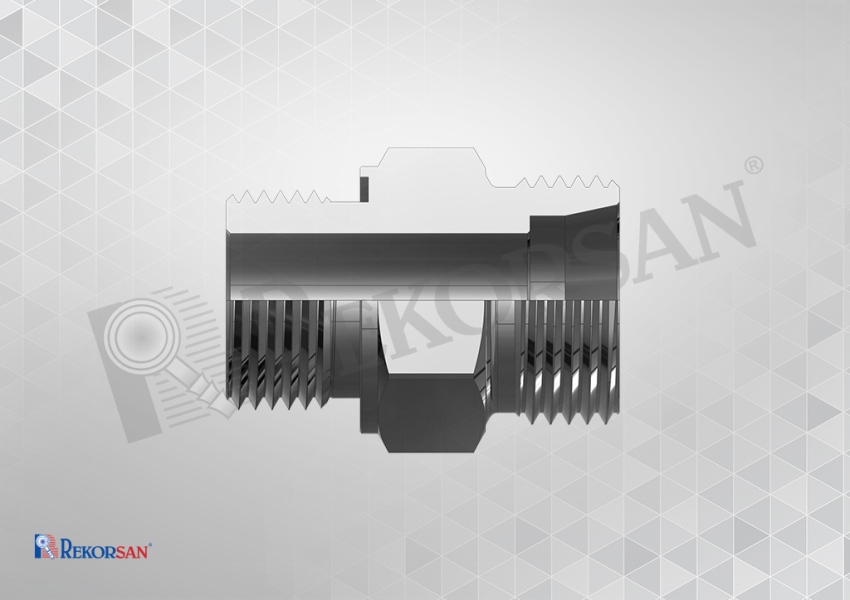

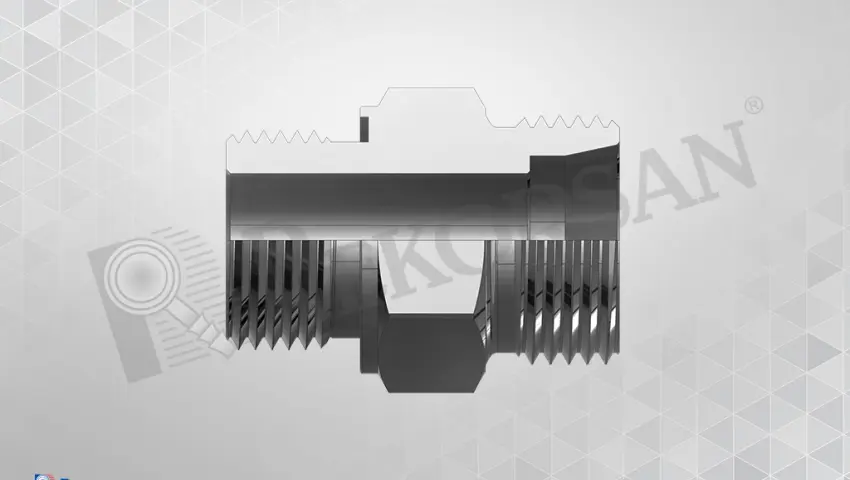

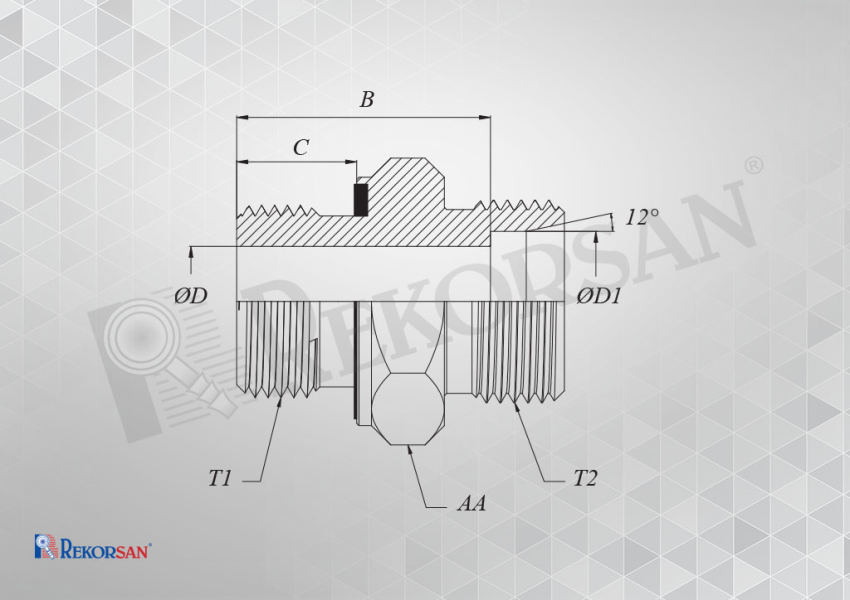

| METRİK BLOK PFX - METRİK 24° HAVŞALI NİPEL MALE METRIC WITH ELASTOMERIC SEAL - METRIC 24° CONE NIPPLE | |||||||
| MALZEME KODU MATERIAL CODE | DİŞ ÖLÇÜSÜ THREAD SIZE T1 | DİŞ ÖLÇÜSÜ THREAD SIZE T2 | B | C | ØD | ØD1 | AA |
| L TİPİ / L TYPE | |||||||
| RK-1206-MMBN | M12x1,5 | M12x1,5 6L | 22 | 12 | 4 | 6 | 17 |
| RK-1208-MMBN | M12x1,5 | M14x1,5 8L | 22 | 12 | 6 | 8 | 17 |
| RK-1408-MMBN | M14x1,5 | M14x1,5 8L | 22 | 12 | 6 | 8 | 19 |
| RK-1410-MMBN | M14x1,5 | M16x1,5 10L | 23 | 12 | 7 | 10 | 19 |
| RK-1412-MMBN | M14x1,5 | M18x1,5 12L | 24 | 12 | 7 | 12 | 19 |
| RK-1608-MMBN | M16x1,5 | M14x1,5 8L | 23.5 | 12 | 6 | 8 | 22 |
| RK-1610-MMBN | M16x1,5 | M16x1,5 10L | 24.5 | 12 | 8 | 10 | 22 |
| RK-1612-MMBN | M16x1,5 | M18x1,5 12L | 24.5 | 12 | 9 | 12 | 22 |
| RK-1810-MMBN | M18x1,5 | M16x1,5 10L | 24.5 | 12 | 8 | 10 | 24 |
| RK-1812-MMBN | M18x1,5 | M18x1,5 12L | 24.5 | 12 | 10 | 12 | 24 |
| RK-1815-MMBN | M18x1,5 | M22x1,5 15L | 25.5 | 12 | 11 | 15 | 24 |
| RK-2208-MMBN | M22x1,5 | M14x1,5 8L | 26.5 | 14 | 6 | 8 | 27 |
| RK-2210-MMBN | M22x1,5 | M16x1,5 10L | 27.5 | 14 | 8 | 10 | 27 |
| RK-2212-MMBN | M22x1,5 | M18x1,5 12L | 27.5 | 14 | 10 | 12 | 27 |
| RK-2215-MMBN | M22x1,5 | M22x1,5 15L | 29 | 14 | 12 | 15 | 27 |
| RK-2218-MMBN | M22x1,5 | M26x1,5 18L | 28.5 | 14 | 14 | 18 | 27 |
| S TİPİ / S TYPE | |||||||
| RK-1812-MMBN-S | M18x1,5 | M20x1,5 12S | 29 | 12 | 8 | 12 | 24 |
| RK-2216-MMBN | M22x1,5 | M24x1,5 16S | 32.5 | 14 | 12 | 16 | 27 |
