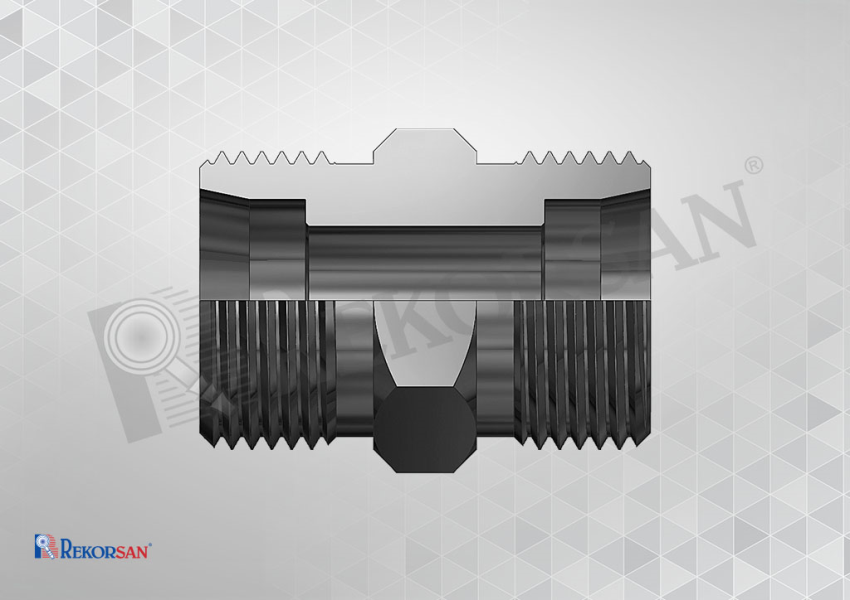

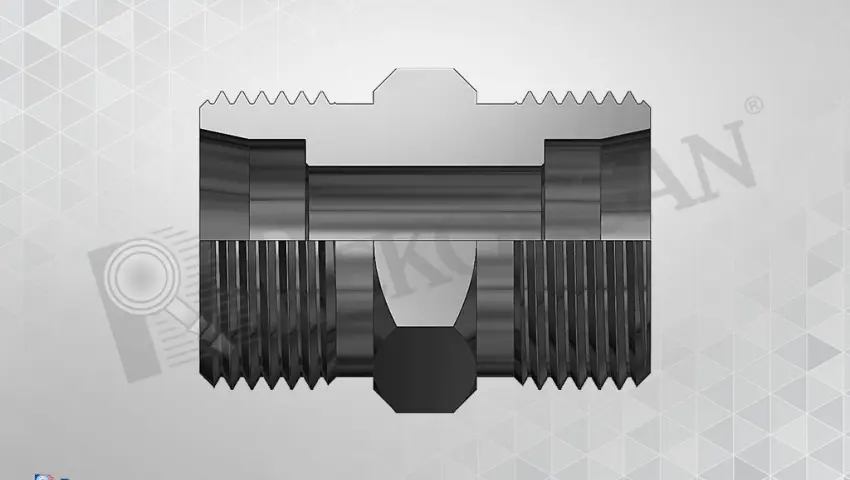

METRİK 24° ARA NİPELİ
METRİK 24° ARA NİPELİ

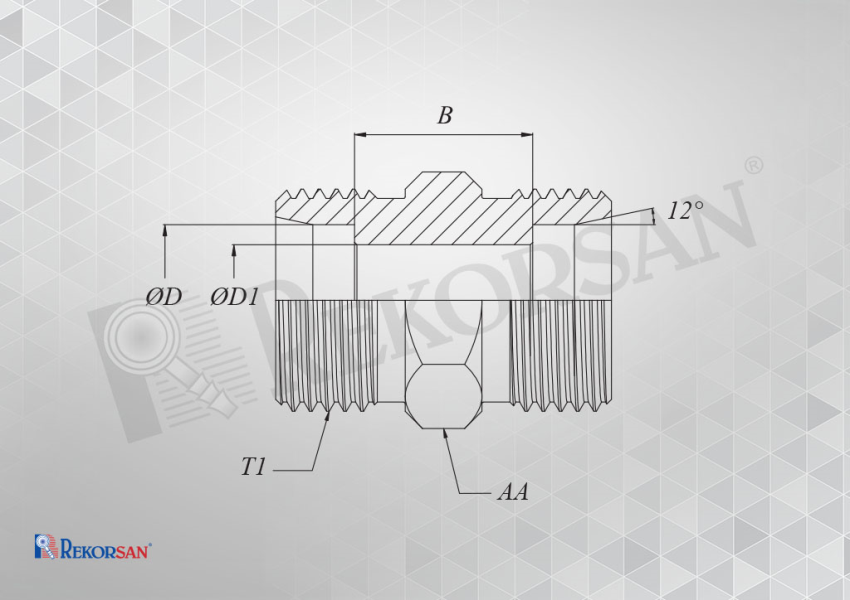

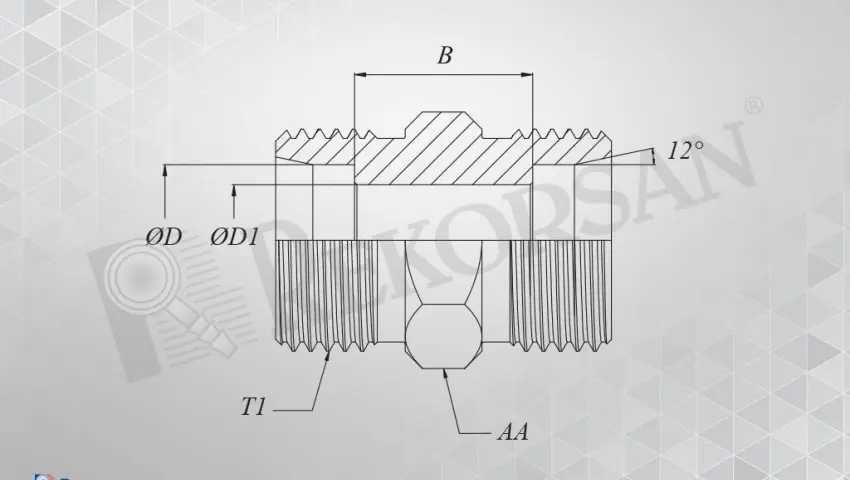

| METRİK 24° ARA NİPELİ METRIC 24° STRAIGHT UNION CONNECTOR | ||||||
| MALZEME KODU MATERIAL CODE | DİŞ ÖLÇÜSÜ THREAD SIZE T1 | DİŞ ÖLÇÜSÜ THREAD SIZE T1 | B | ØD | ØD1 | AA |
| L TİPİ / L TYPE | ||||||
| RK-0606-MMN-LL | M10x1 6LL | M10x1 6LL | 9 | 6 | 4.5 | 11 |
| RK-0606-MMN-L | M12x1,5 6L | M12x1,5 6L | 10 | 6 | 4 | 12 |
| RK-0808-MMN-L | M14x1,5 8L | M14x1,5 8L | 11 | 8 | 6 | 14 |
| RK-1010-MMN-L | M16x1,5 10L | M16x1,5 10L | 13 | 10 | 8 | 17 |
| RK-1212-MMN-L | M18x1,5 12L | M18x1,5 12L | 14 | 12 | 10 | 19 |
| RK-1515-MMN-L | M22x1,5 15L | M22x1,5 15L | 16 | 15 | 12 | 24 |
| RK-1818-MMN-L | M26x1,5 18L | M26x1,5 18L | 16 | 18 | 15 | 27 |
| RK-2222-MMN-L | M30x2 22L | M30x2 22L | 20 | 22 | 19 | 32 |
| RK-2828-MMN-L | M36x2 28L | M36x2 28L | 21 | 28 | 24 | 41 |
| RK-3535-MMN-L | M45x2 35L | M45x2 35L | 20 | 35 | 30 | 46 |
| RK-4242-MMN-L | M52x2 42L | M52x2 42L | 21 | 42 | 36 | 55 |
| S TİPİ / S TYPE | ||||||
| RK-0606-MMN-S | M14x1,5 6S | M14x1,5 6S | 16 | 6 | 4 | 14 |
| RK-0808-MMN-S | M16x1,5 8S | M16x1,5 8S | 18 | 8 | 5 | 17 |
| RK-1010-MMN-S | M18x1,5 10S | M18x1,5 10S | 17 | 10 | 7 | 19 |
| RK-1212-MMN-S | M20x1,5 12S | M20x1,5 12S | 19 | 12 | 8 | 22 |
| RK-1616-MMN-S | M24x1,5 16S | M24x1,5 16S | 21 | 16 | 12 | 27 |
| RK-2020-MMN-S | M30x2 20S | M30x2 20S | 23 | 20 | 16 | 32 |
| RK-2525-MMN-S | M36x2 25S | M36x2 25S | 26 | 25 | 20 | 41 |
| RK-3030-MMN-S | M42x2 30S | M42x2 30S | 27 | 30 | 25 | 46 |
| RK-3838-MMN-S | M52x2 38S | M52x2 38S | 29 | 38 | 32 | 55 |
